Elvárás: élethű végeredmény, költséghatékony gyártás kis darabszámban is.

Ügyfelünk, a MiniaTour Interaktív Vasútmodell kiállítás H0 méretarányú terepasztalán helyet kapott az ikonikus Kádár kocka épület élethű mása is. A Rapid Factory feladata volt az épület valósághű megtervezése olyan módon, hogy a végeredmény ne csupán szép és részletes, de költséghatékonyan előállítható is legyen kis darabszámban. Bár a legrészletesebb eredményt kétségkívül az SLA 3D nyomtatás adta volna meg, az épületmodellek ára igen magas lett volna, ezért a projektet FDM technológiára kellett optimalizálni.

 Kádár kocka a valóságban

Az ügynevezett Kádár kocka általában négyzetes alapterületű, általában földszintes, sátortetős családiház-típus, mely elterjedése Magyarországon az 1960-as évektől kezdődött, és a jellemző építési időszak a 70-es évek végéig terjedt. Érdekesség, hogy ezeknek az épületeknek a sátortetős kialakítása azért alakult így, mert ez a tetőtípus volt a leggazdaságosabb megoldás egy négyzet alaprajzú elrendezés esetén - szemben a téglalap alapterületű házakkal, melyeknél a nyeregtető volt legkönnyebben kivitelezhető megoldás. Magyarországon nagyjából 844.000 ilyen típusú épület áll mind a mai napig [1].

Kádár Kockák utcafronti nézete [2]

Tervezés

A tervezés során a részletesség és költséghatékonyság mellett számos tényezőt figyelembe kellett venni, úgy, mint a szálolvasztásos 3D nyomtatás (FDM) kritériumait, megfelelő tűréseket, egyszerű összeállíthatóságot, helytakarékos elhelyezést a csomagolásban. Végül a legcélravezetőbb megoldás az lett, hogy a tető egyben készült el - így ez lett az építőkészlet legnagyobb darabja - minden más alkatrész pedig külön-külön került nyomtatásra megfelelően csoportosítva. A falak élethű megjelenítéséhez - a vakolat hatáshoz - speciális építőasztalt (build plate) használtunk. Figyelembe kellett venni az alkalmazott 3D nyomtatók egyedi specifikációit is, amiket kombináltunk az adott alkatrészek esetén optimális rétegvastagsággal - ezekkel a paraméterekkel is kalkulálni kellett már a tervezés során.

 3D nyomtatás, gyártás optimalizálás

Az egyes alkatrészek 3D nyomtatása más-más rétegvastagsággal és sebességgel történt. Az elemek gipsz alapú PLA-ból készültek, mely utólag könnyen csiszolható, egyszerűen festhető (szépen felveszi a festéket) valamint matt felületet ad, így a végeredmény nem kelt műanyag játék hatást. Mivel a cél kisszériás sorozat előállítása volt, szükséges volt az egyes alkatrésztípusok csoportosítása annak érdekében, hogy a nyomtatás minél gördülékenyebb, időben minél hatékonyabb legyen. A legtovább a tető nyomtatása tartott, így ezt egy külön 3D nyomtató végezte, ami folyamatosan csak ezeket az elemeket készítette, míg a többi gépen a teljes építőasztalt fel tudtuk tölteni a kisebb elemekkel. A falak természetesen szintén külön készültek a speciális build plate-miatt. Egyedül a kémény és a bejárati ajtó feletti lámpabúra készült SLA nyomtatással, előbbi annak részletessége miatt (az apró téglák így a legélethűbbek), utóbbi pedig víztiszta (Clear) műgyantából, hogy átlátszó, üvegszerű hatást keltsen.

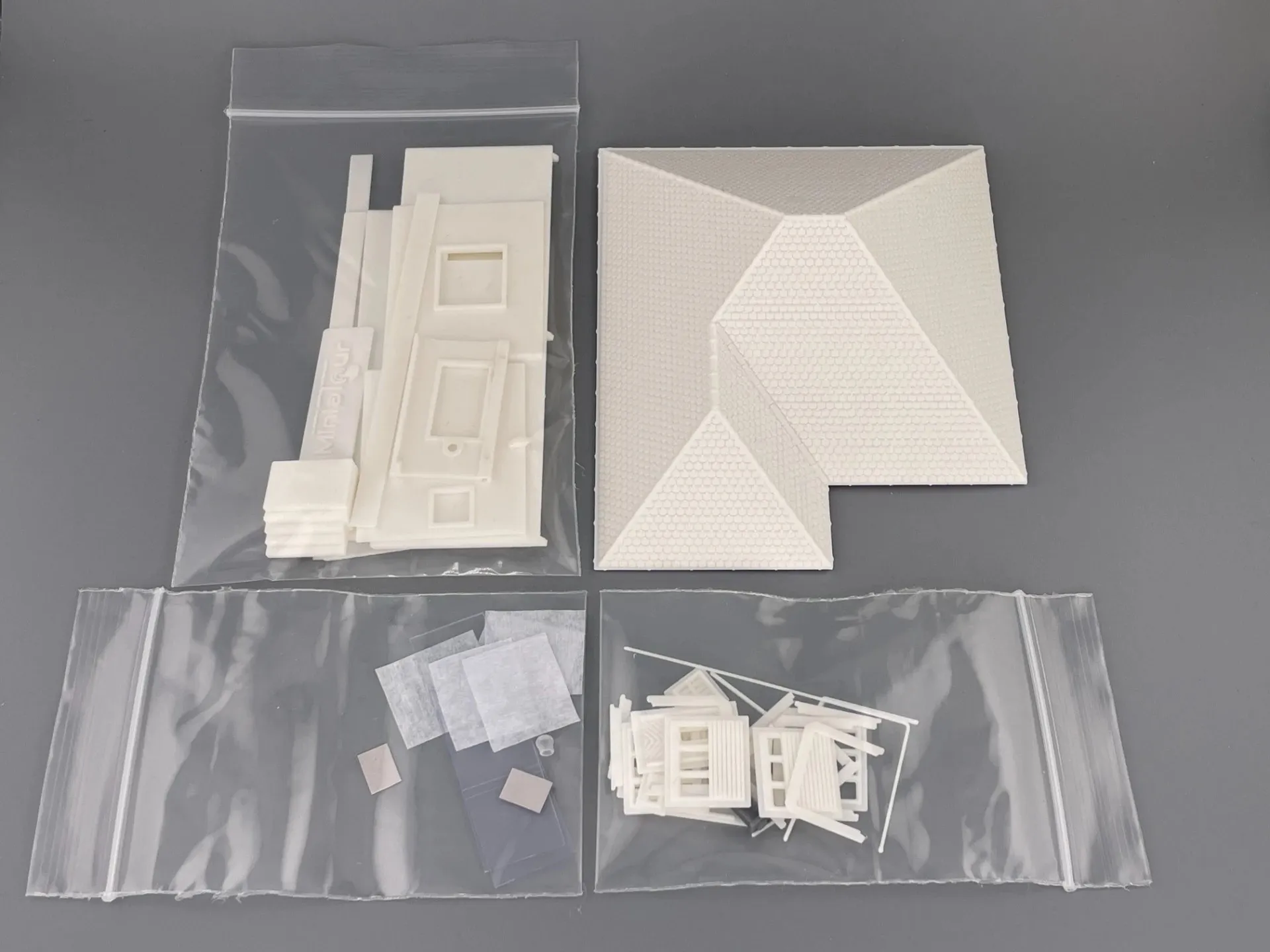

Minden alkatrész csomagolva, dobozolásra készen

A végeredmény

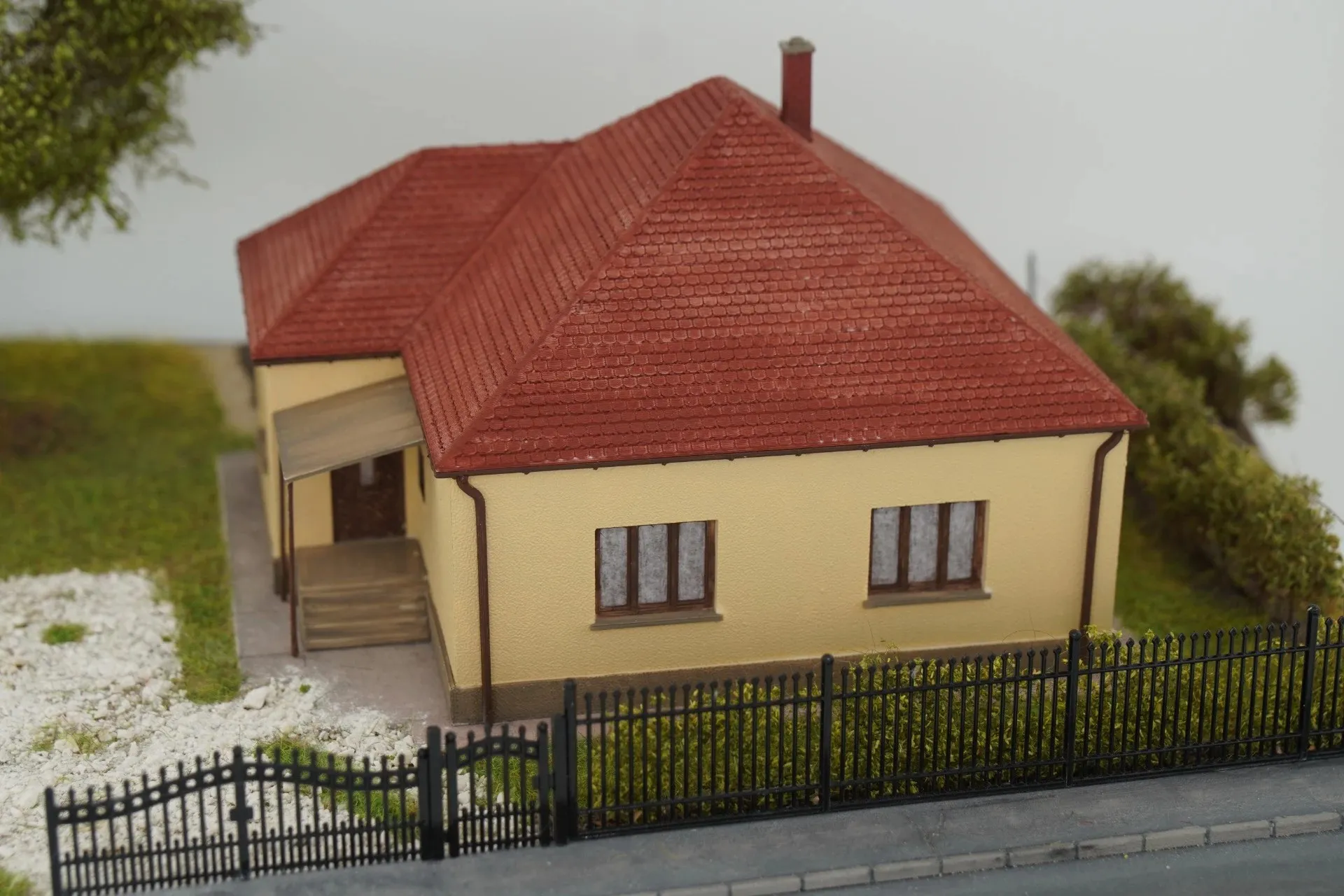

Az ikonikus Kádár kocka épülete élethű kialakításban immár H0 méretarányban is elérhető és megtekinthető a MiniaTour kiállítás terepasztalon, a vasútmodellezés szerelmesei és az egyedi terepasztal építők pedig meg is vásárolhatják azokat megrendelőnk webshopjában. Büszkék vagyunk rá, hogy a 3D tervezés és nyomtatás segítségével ismét sikerült egy olyan terméket létrehozni, amely nemcsak megrendelőnk megelégedését szolgálja, hanem megörökíti a magyar történelem egy kis darabját is.

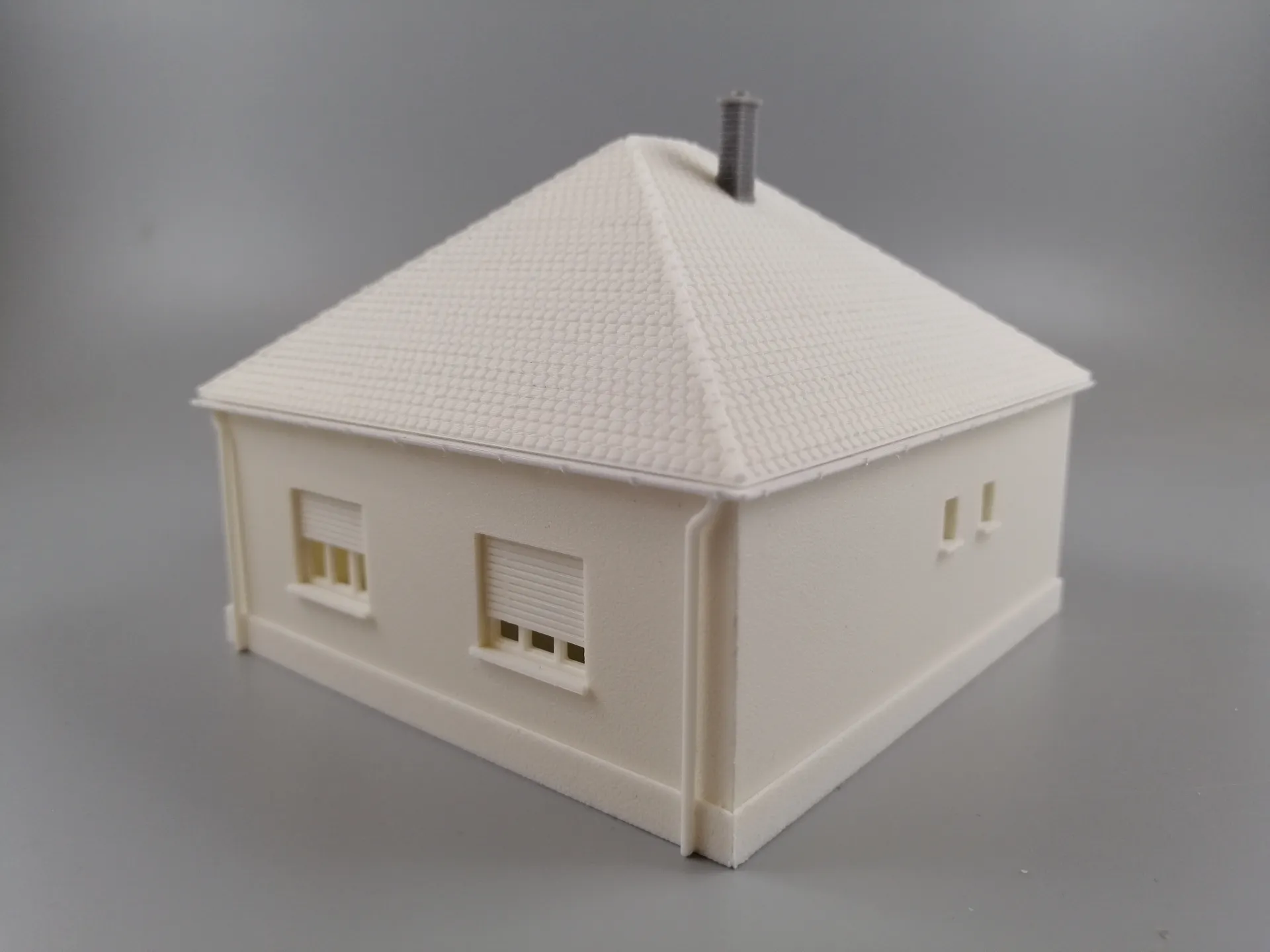

Az összeállított Kádár kocka, festés előtt

 HIVATKOZÁSOK, ÁBRAJEGYZÉK

1. Wikipedia: Kádár kocka. Szerkesztés dátuma: 2023. augusztus 22. Link: https://hu.wikipedia.org/wiki/K%C3%A1d%C3%A1r-kocka

2. FEOL - Fejér Vármegyei Hírportál, Héjj Vivien: A Kádár-kockák népszerűsége ma is töretlen, 2021.04.27. Link: https://www.feol.hu/otthon/2021/04/a-kadar-kockak-nepszerusege-ma-is-toretlen
