A feladat

A Mezőzomboron található MiniaTour Interaktív Vasútmodell Kiállítás megálmodója és tulajdonosa vállalkozásunkat bízta meg a Miskolc Tiszai Pályaudvar makettjének megtervezésével és elkészítésével, amelyet a hatalmas terepasztal egyik kiemelkedő darabjának szánt. A feladat az építészeti makettek tervezésében és 3D nyomtatásban is nagy tapasztalattal rendelkező Rapid Factory számára lett kitalálva.

A kihívás

Vállalkozásunk és ügyfelünk közösen azt tűzték ki célul, hogy az 1:87 méretarányú makett teljes részletességgel készüljön el: ablakkeretekkel, kiegészítőkkel, díszekkel, a falakat alkotó tégla mintázatának valósághű megjelenítésével és a perontetőkkel együtt. Gyakorlatilag a pályaudvar egy az egyben történő modellezése volt a cél, majd ennek részletgazdag elkészítése 3D nyomtatás segítségével.

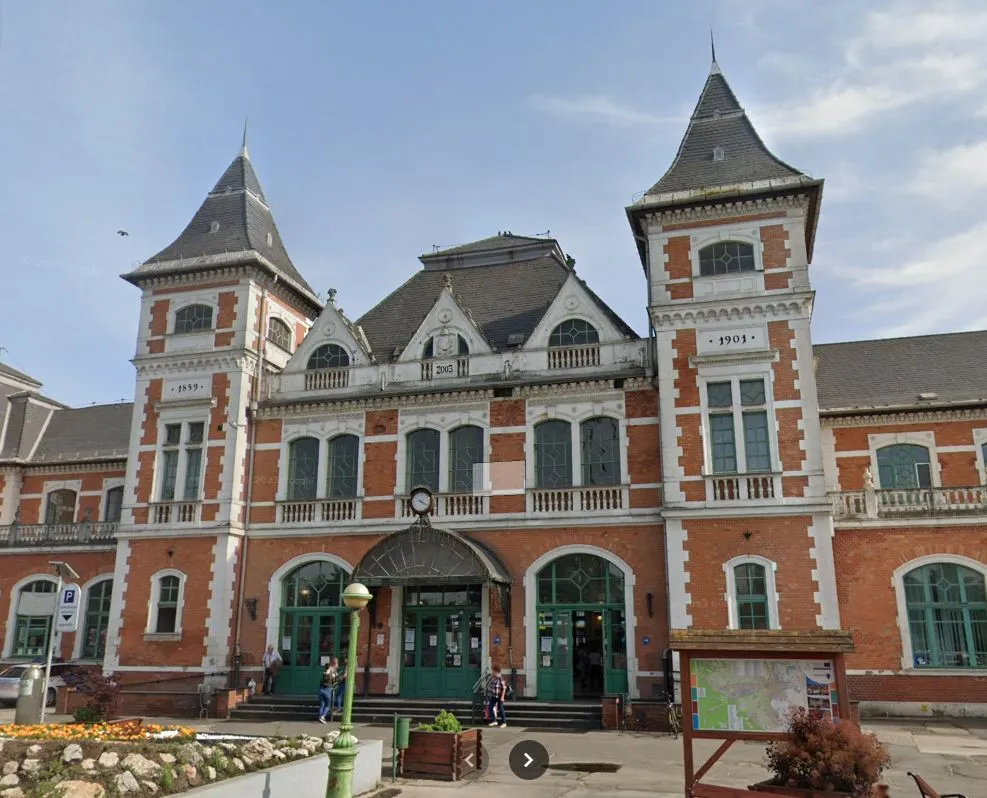

2.ábra: A Miskolc Tiszai Pályaudvar főbejárata


A megoldás

A tervezés ügyfelünk által biztosított jellegrajzok, homlokzati és alaprajzok szerint történt. Bár nagy mennyiségű dokumentumot kaptunk, a legapróbb részletek bemutatása több helyen hiányzott, ezért azokat helyszíni fotókkal egészítettük ki.

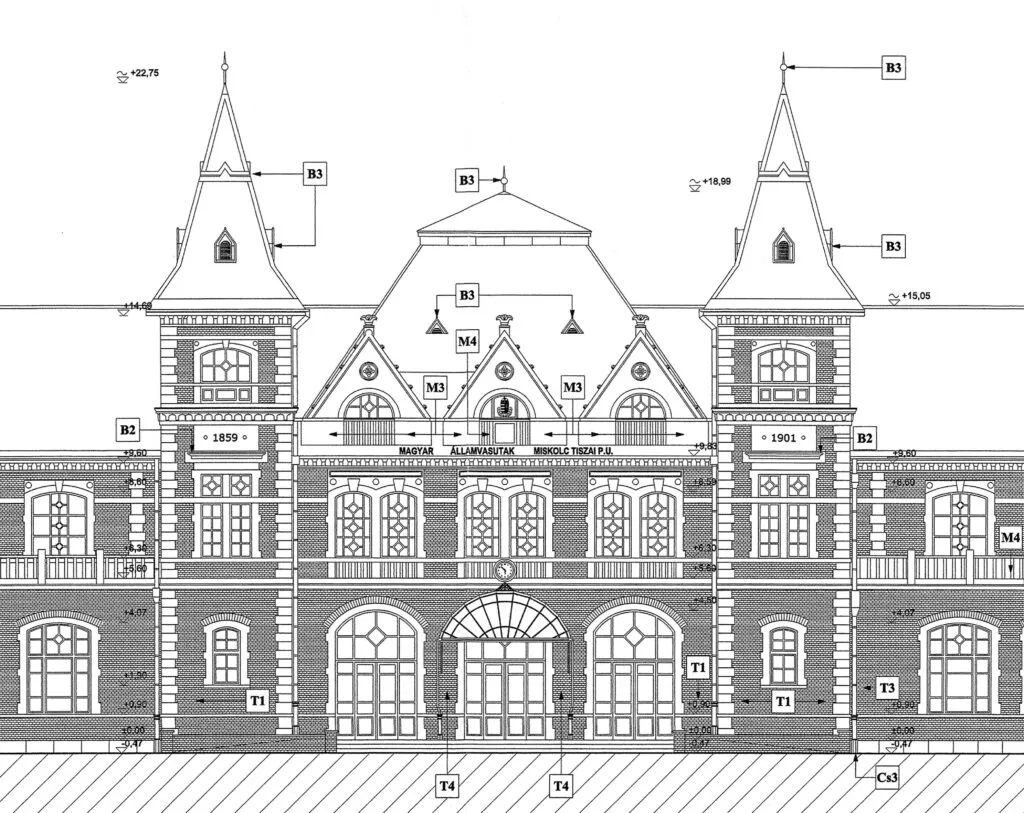

3.ábra: Ilyen típusú homlokzati rajzok képezték a tervezés alapját

Már a tervezés során minden paramétert kifejezetten az FDM (szálolvasztásos) nyomtatásra és speciális, gipsz alapú alapanyagra optimalizáltunk. A megfelelő végeredmény eléréséhez számos próbanyomtatásra, tesztelésre volt szükség a munkafolyamat során.

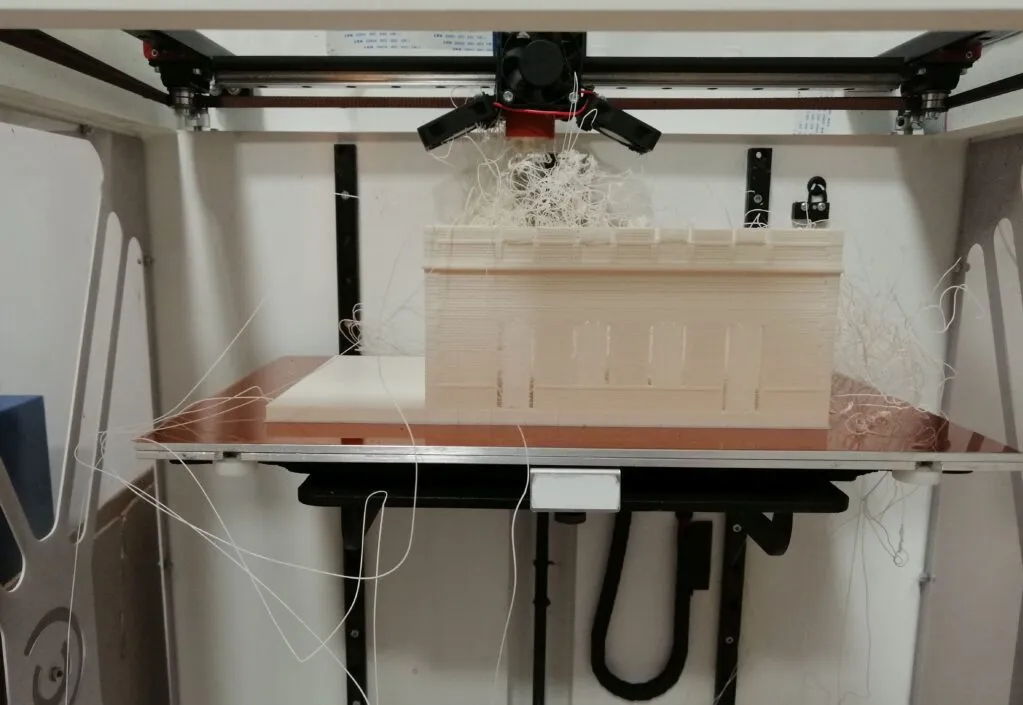

4.ábra: Kisebb fennakadások azért előfordultak

Végül néhány apró kiegészítőtől eltekintve (kémények, miniatűr díszítő-elemek, erkélykorlátok) minden FDM technológiával készült el.

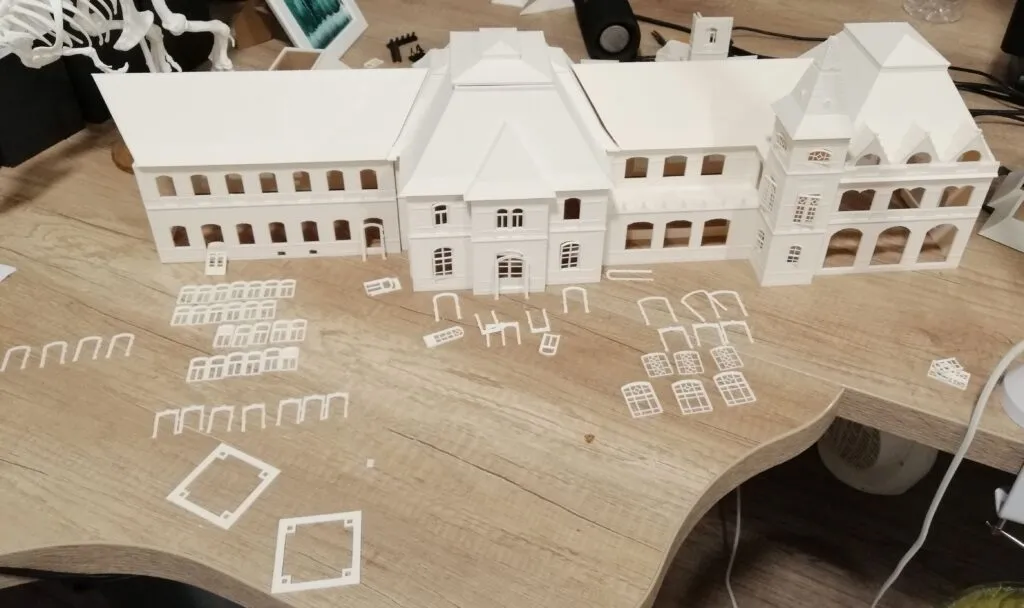

5.ábra: Gyártás folyamatban

A speciális alapanyag gipsztartalmának és az FDM-specifikus tervezésnek köszönhetően a szálolvasztásos nyomtatásra jellemző rétegezettség jóval kevésbé jelent meg a makett falain. A matt felület tovább fokozza a rétegvonalak rejtettségét, a törtfehér szín pedig élethűbb, természetes hatást kelt.

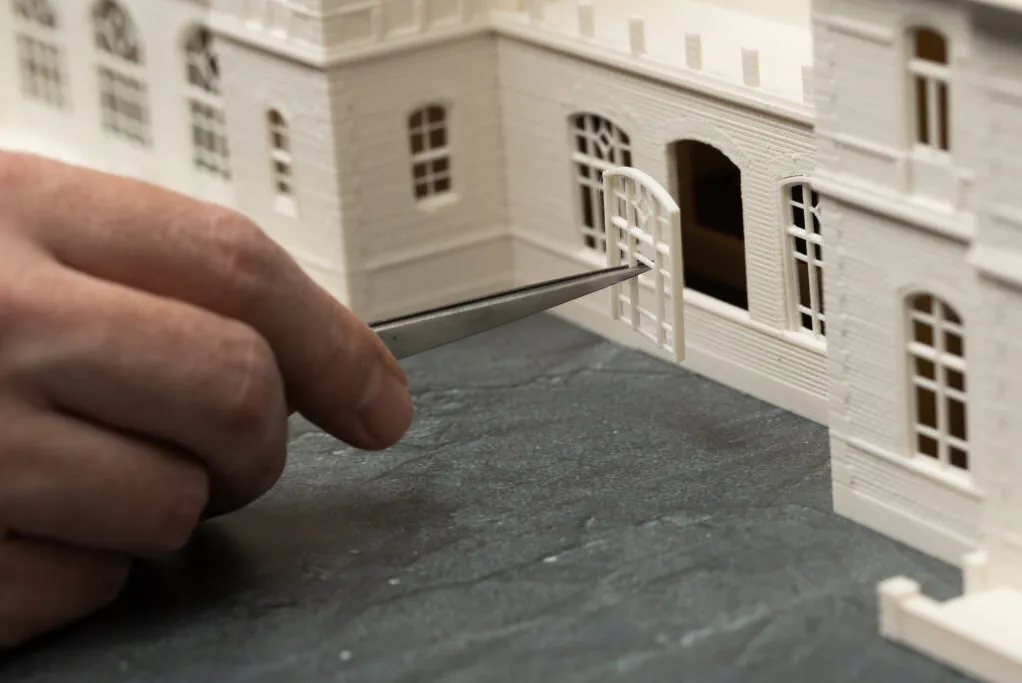

6.ábra: Az utolsó darabok is a helyükre kerülnek

A végeredmény

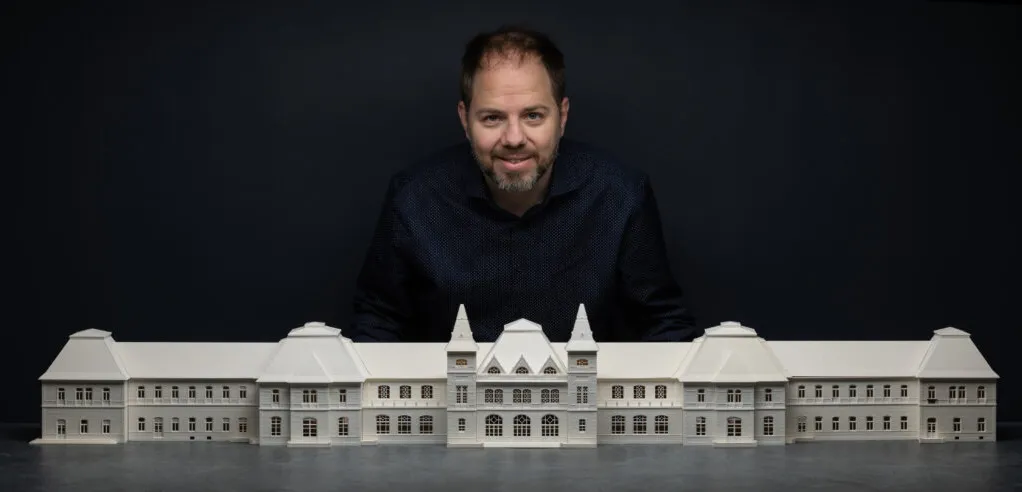

7.ábra: Az elkészült makett. Impozáns méretek

Számtalan tervezéssel és nyomtatással töltött óra után végül megszületett a Miskolc Tiszai Pályaudvar makettje, mely élethű megjelenését tovább fokozta az ügyfelünk által alkalmazott festési technika. Büszkék vagyunk rá, hogy munkánk elnyerte a Miniatour kiállítás közönségének tetszését és a terepasztal egyik ékességeként szolgálhatja mind megrendelőnk, mind a látogatók örömét.

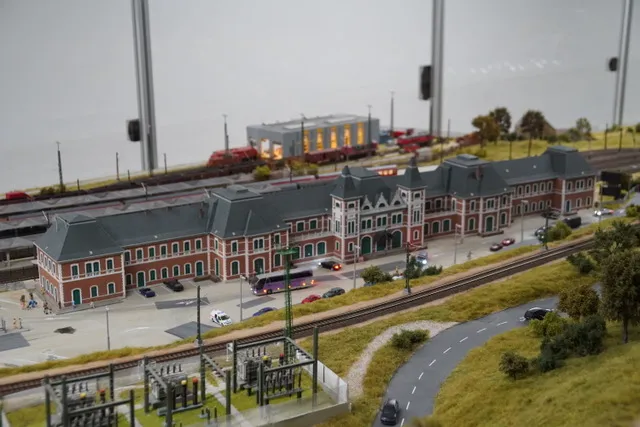

8. ábra: A kész makett már a terepasztalon – Főbejárat

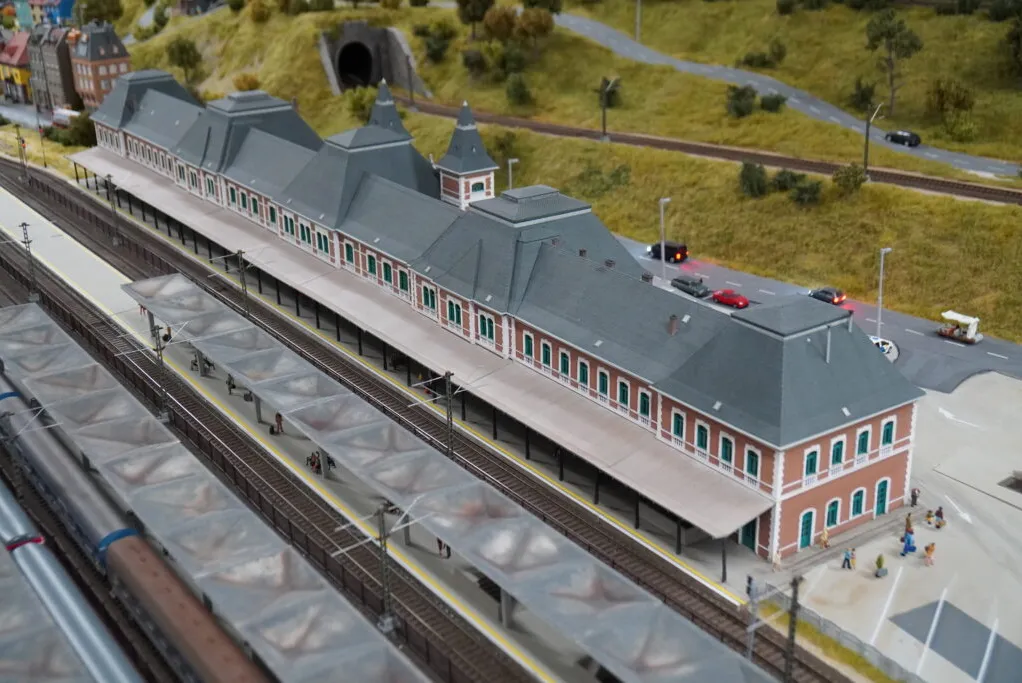

9. ábra: Hátsó rész és a peronok

HIVATKOZÁSOK, ÁBRAJEGYZÉK

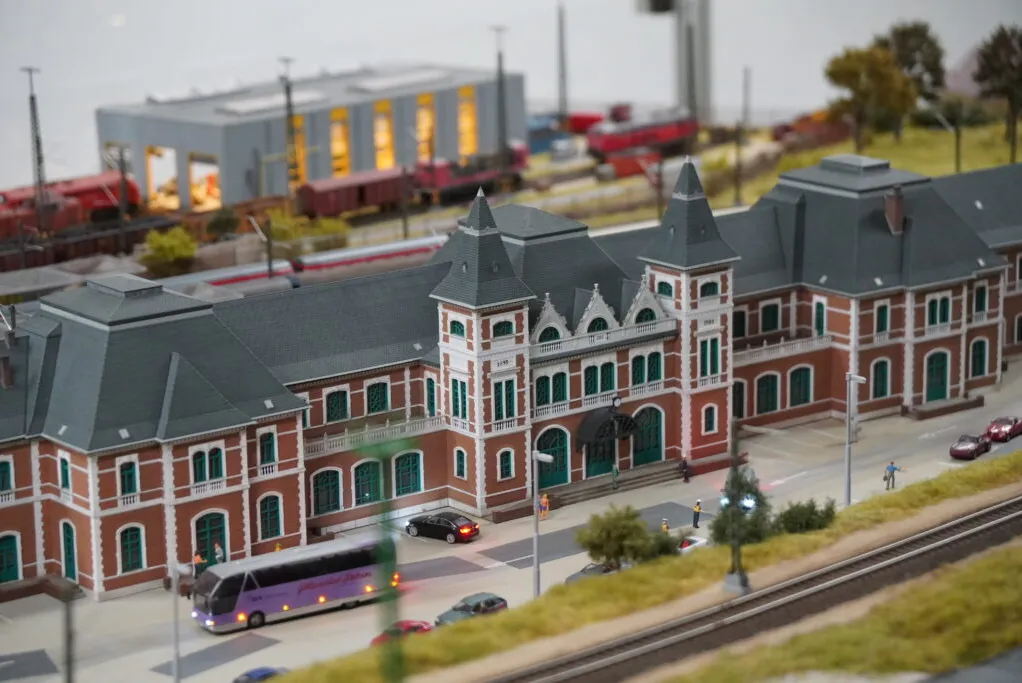

1. Miniatour.hu: Miskolc Tiszai Pályaudvar makett a Miniatour interaktív terepasztalon. Fotó: Simkó Krisztián. Fotó készítésének ideje: 2024. szeptember 19.
